ISOLMANT

È la basculante solida ed affidabile il cui telaio del manto é realizzato con l’esclusivo profilo in acciaio rinforzato, predisposto per l’alloggiamento della guarnizione in gomma. Nei montanti laterali in acciaio zincato é inserito un pratico sistema a contrappesi per una facile apertura senza sforzo. Le parti metalliche sono zincate e verniciate di serie in tinte RAL standard con polveri poliestere a forno, per la massima resistenza agli agenti atmosferici. Le parti esterne del manto, dei montanti e del traverso superiore sono rivestite in pannelli multistrato di okoumè; i vari modelli sono realizzati con fugature in vari disegni. All’interno la basculante ISOLMANT è rivestita con pannelli di okoumè e cornici; tra il manto esterno ed i pannelli interni viene inserito un notevole strato di polistirolo autoestinguente ad alta densità che garantisce un ottimo isolamento termo-acustico. La basculante ISOLMANT può essere fornita con porta pedonale, zone a vetri e, per un’apertura ancora più comoda, con automazione elettrica. ISOLMANT viene fornita completa di serratura tipo Yale con maniglia e sblocco interno, predisposizione alla motorizzazione con sistema anticaduta.

Misure fino a L 550 x H 280 cm

Debordante versione in luce

















Ma = larghezza montante
Mb = profondità montante
L = luce foro orizzontale
H = luce foro verticale
K = altezza variabile a seconda del modello (vedi tabella)
Hp = H - 1cm - K = altezza passaggio
S = 7 cm non debordante normale, 0 cm non debordante ad arco

DIMENSIONI MONTANTI VERSIONE DEBORDANTE O NON DEBORDANTE
CON O SENZA MOTORIZZAZIONI
CARATTERISTICHE Ma x Mb
Fino a L 340 x H 280 cm
Ma x Mb
Fino a L 420 x H 280 cm
Ma x Mb
Fino a L 550 x H 280 cm
QUALSIASI12 x 2914 x 2916 x 29
VERSIONE CON PORTA PEDONALE O CON ZONA VETRI
O NON DEBORDANTE O MOTORIZZATA
14 x 2916 x 2918 x 29
VERSIONE CON PORTA PEDONALE + ZONA VETRI
+ NON DEBORDANTE + MOTORIZZATA
16 x 2918 x 29

18 x 29
(Contattare sede)



Misure: larghezza fino a 550 cm - altezza fino a 280 cm

Debordante versione oltre luce

















Ma = larghezza montante
Mb = profondità montante
L = luce foro orizzontale
H = luce foro verticale
K = altezza variabile a seconda del modello (vedi tabella)
Hp = H - 1cm - K = altezza passaggio
S = 7 cm non debordante normale, 0 cm non debordante ad arco

Versione non debordante in luce

















Ma = larghezza montante
Mb = profondità montante
L = luce foro orizzontale
H = luce foro verticale
K = altezza variabile a seconda del modello (vedi tabella)
Hp = H - 1cm - K = altezza passaggio
S = 7 cm non debordante normale, 0 cm non debordante ad arco

HXYZ
2005081131
2105083133
2205085135
2305087137
2405089139
2505091141
2605093143
2705095145

Versione non debordante oltre luce

















Ma = larghezza montante
Mb = profondità montante
L = luce foro orizzontale
H = luce foro verticale
K = altezza variabile a seconda del modello (vedi tabella)
Hp = H - 1cm - K = altezza passaggio
S = 7 cm non debordante normale, 0 cm non debordante ad arco

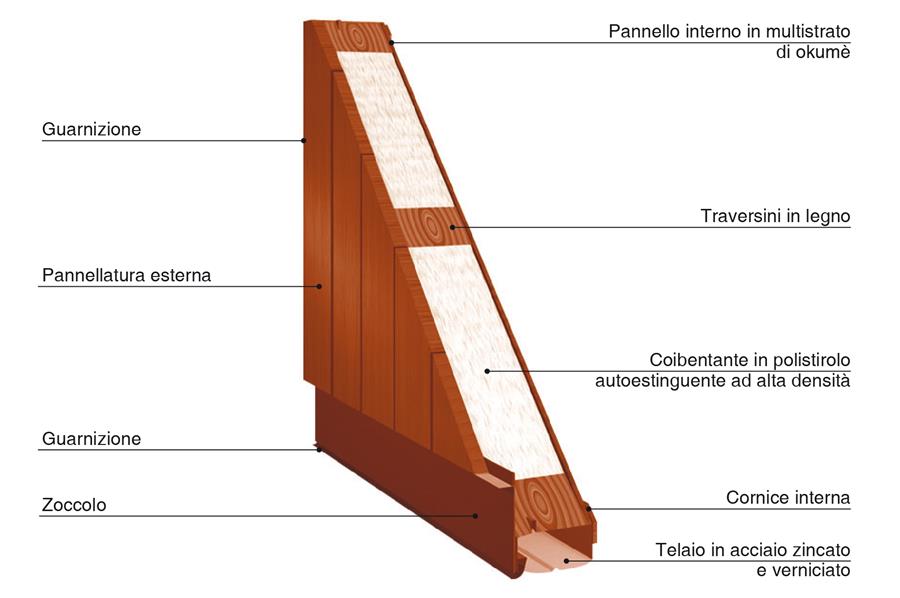

Sezioni Manto

Nella versione ISOLMANT tra il manto esterno e il pannello interno viene inserito uno strato di polistirolo autoestinguente ad alta densità che consente una buona insonorizzazione e un miglior isolamento termico.
