Disponibile nella versione manuale con architrave da 18 cm per misure fino L 600 x H 250 cm. In caso di futura automazione prendere un’architrave da 23 cm.

Disponibile solo nella versione motorizzata. Architrave da 15 cm per misure fino L 600 x H 250, architrave da 17 cm per misure fino L 600 x H 300 cm.

Disponibile in versione manuale o motorizzata con architrave da 26 cm per misure fino L 600 x H 350 cm. Scorrimento idoneo anche per uso intensivo con possibilità di richiedere molle maggiorate per 50.000 o 100.000 cicli.

NOTA
1 La presenza del profilo rinforzo ad omega o della soglia ribassata (ad es. in caso di porta pedonale inserita) influenza il valore di G7 e riduce il valore di Hp.

NB: in caso di soluzioni con soffitto inclinato richiedere fattibilità.
Lo scorrimento Maxi richiede l’applicazione di un aumento del 5% sul prezzo base escluso accessori.

Legenda
h min = Altezza architrave minima.
H = Altezza vano.
SP = Distanza sotto-guide dal soffitto.
L = Larghezza vano.
L max = Larghezza massima del sezionale.
H max = Altezza massima del sezionale in configurazione manuale o predisposta alla motorizzazione.
H mt = Altezza massima del sezionale con motore a traino.
H p = Altezza di passaggio a livello del foro.
G7 min = Ingombro in luce minimo del manto a sezionale completamente aperto nella condizione più favorevole.
G7 max = Ingombro in luce massimo del manto a sezionale completamente aperto nella condizione meno favorevole (es. in configurazione con porta e zona a vetri).
S = Dimensione minima della spalletta laterale.
S tot. = Ingombro massimo del sezionale (larghezza sezionale + spazio spalletta)
Lp = Lunghezza guide orizzontali = h + 50 cm.

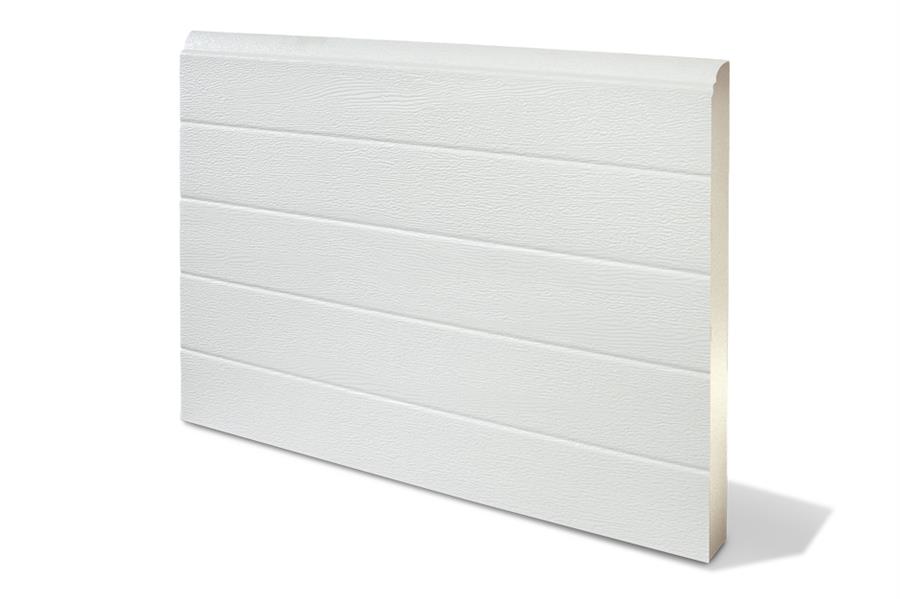

Il modello SECTOR 2 è composto da pannelli da 49,5 e 61,5 per 4,2 cm di spessore. Composti da due lamiere contrapposte in acciaio zincato sendzmir verniciate e goffrate stucco, legno e liscia; profilate maschio e femmina con sagoma anti-pizzicamento.
Lato interno ed esterno con nervature a canali di rinforzo longitudinali; accoppiamento senza ponte termico tra lamiera interna ed esterna con isolante in schiuma poliuretanica esente da cfc iniettata con processo di schiumatura in continuo.
Con o senza rinforzo interno in acciaio.
